佰斯特普官网欢迎您!
English
全国销售
热线电话

0577-85858287

企业邮箱:sales@bstpsteel.com

材质: TP304,304H,304L,321,321H 316L,316H,316Ti,309S,310S(06Cr25Ni20),317L, 347H,S31803,S32205, S32750,S32760, 904L(UNS N08904)

生产标准: GB/T12771,GB/T12770,GB/T 24593,ASTM A312 ASTM,A249,ASTM A270,ASTM A269,ASTM A554,ASTM A778,JIS G3459,JIS G3463,DIN11850

尺寸范围:外径范围从6毫米-2000毫米(NPS 1/4"-80"), 壁厚1毫米-40毫米 (SCH5S,10S,40S,80S10,20…..160,XXS)

长度:12米(max.)

技术工艺: 埋弧焊

表面状态:焊接状态,固溶酸洗

端面处理:PE(平口),BE(坡口)

包装:编织袋捆装/胶合板箱/出口木箱包装

备注:可根据客人要求定做非标不锈钢管


埋弧焊焊接奥氏体不锈钢既可用交流电源也可用直流电源,但细焊丝(Φ1.6~Φ2mm)或薄板焊接多用直流电源。焊接电流要比在碳钢中焊类似焊缝所需电流约低20%,用于碳钢中的许多接头设计和焊接条件大致也适用于奥氏体不锈钢。但由于奥氏体不锈钢的较高电阻率和略低的熔化温度,因而在相同的焊接条件下,不锈钢焊丝的熔化速度要比碳钢焊丝高30%左右。这种高电阻率的焊丝其伸出长度的控制也比碳钢严格,因为焊丝的电阻热对熔敷速度有很大的影响。


 为了防止焊接热裂纹,一般要求焊缝金属中有Φ(δ—Fe)=4%~10%的δ铁索体。δ相量过低则抗热裂能力不足,过量则导致耐蚀性下降和δ相脆化,控制该含量便成为埋弧焊的关键。除了正确选择焊丝和焊剂之外,还受到母材对焊缝金属的稀释的影响,而埋弧焊母材的稀释率在10%~75%范围变化。为此,须在焊接工艺参数上和接头坡口设计上控制熔深和焊道形状。一般要求母材的稀释率低于40%以下。


 烧结焊剂比熔炼焊剂容易吸潮,开罐后应立即使用。若开罐后放置时间较长或已吸潮时,应在250℃的条件下烘干1小时。


 注意,焊接不锈钢的电流不能过大,否则,会造成热影响区耐腐蚀性能降低和晶粒粗大。

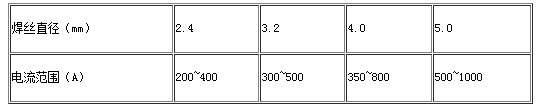

下表是按焊丝直径确定的电流范围。


 奥氏体不锈钢埋弧焊焊接的电流范围



此文关键字:

地区分站

北京埋弧焊不锈钢管 辽宁埋弧焊不锈钢管 新疆埋弧焊不锈钢管 江西埋弧焊不锈钢管 湖南埋弧焊不锈钢管 河北埋弧焊不锈钢管 江苏埋弧焊不锈钢管 广州埋弧焊不锈钢管 沈阳埋弧焊不锈钢管 贵州埋弧焊不锈钢管
